Ini adalah langkah -langkah yang terlibat dalam pembuatan elektronik, serta teknologi dan bahan yang disyorkan yang digunakan untuk menciptanya.
Sama ada prototaip, perumahan untuk komponen sensitif, atau komponen mekanikal, bahagian untuk elektronik mesti memenuhi standard kualiti dan prestasi yang ketat. Untuk memastikan mereka berbuat demikian, anda mesti mengambil pendekatan yang teliti untuk pembuatan mereka - satu yang merangkumi bahan, reka bentuk, dan kaedah pengeluaran. Dalam artikel ini, kami akan melihat semua perkara di atas, jadi anda boleh membuat keputusan yang tepat mengenai bahagian pembuatan untuk elektronik.
Jenis bahagian yang biasa dihasilkan untuk elektronik
Jenis -jenis bahagian yang anda perlukan untuk elektronik tentu saja bergantung kepada produk. Walau bagaimanapun, bahagian -bahagian berikut adalah yang sering kita lihat oleh pelanggan kami.

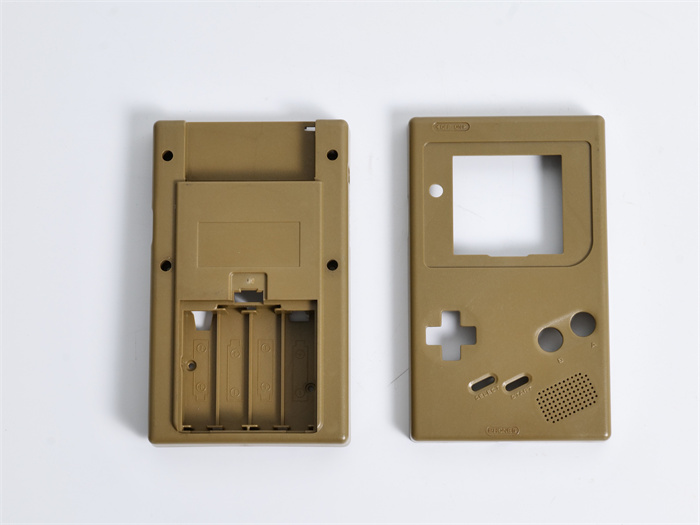

Casing plastik. Pencetakan suntikan plastik sering digunakan untuk mengeluarkan casing yang anggun dan ringan untuk pelbagai peranti elektronik, memberikan ketahanan dan rayuan estetik.
Lampiran logam. Lampiran aluminium dan keluli berfungsi sebagai kerang pelindung untuk peranti elektronik seperti sistem kawalan industri, rak pelayan, dan instrumen saintifik, melindungi komponen dalaman dari unsur -unsur luaran.
Papan litar bercetak (PCB) pemasangan kurungan. Kurungan ini dengan selamat memegang PCB di tempat dalam elektronik seperti peranti perubatan dan sensor industri, memastikan kestabilan dan penjajaran komponen elektronik yang betul.
Perumahan bateri. Kompartmen bateri adalah kejuruteraan ketepatan untuk menampung bateri yang boleh dicas semula dan tidak boleh dicas semula dalam pelbagai aplikasi elektronik, seperti peralatan perubatan, peranti pemantauan jauh, dan instrumentasi, menyediakan penyelesaian kuasa yang mudah.
Engsel dan komponen mekanikal. Digunakan dalam elektronik seperti peralatan lapangan, instrumentasi aeroangkasa, dan jentera perindustrian, komponen ini memastikan pergerakan dan fungsi yang boleh dipercayai bahagian kritikal.
Prototaip. Prototaip sering dihasilkan dengan pelbagai bentuk percetakan 3D untuk pelbagai aplikasi elektronik, termasuk sensor tersuai, peralatan penyelidikan, dan instrumentasi khusus, yang membolehkan lelaran cepat dan ujian reka bentuk baru.
Kaedah pembuatan untuk elektronik
Kaedah pembuatan untuk bahagian -bahagian untuk elektronik merangkumi spektrum teknik, dari acuan suntikan hingga percetakan 3D ke fabrikasi logam lembaran. Kaedah yang tepat untuk kes penggunaan anda harus dipilih berdasarkan permohonan akhir untuk bahagian anda.
Pengacuan suntikan. Pencetakan suntikan adalah kaedah yang digunakan secara meluas untuk menghasilkan komponen plastik seperti casing, kandang, dan papan kekunci. Plastik cair disuntik ke dalam rongga acuan dan disejukkan untuk membentuk bahagian yang dikehendaki. Ia cekap untuk pengeluaran volum tinggi dan menawarkan perincian yang tepat.
Pemesinan CNC. Mesin CNC dengan tepat mengeluarkan bahan dari blok pepejal, mewujudkan bahagian dengan toleransi yang tinggi dan geometri kompleks. Dengan pemesinan CNC, anda boleh membuat bahagian logam yang tepat dan rumit untuk elektronik, seperti kandang aluminium dengan potongan yang direka khas untuk papan litar dan penyambung.
Mati. Mati-casting digunakan untuk membuat bahagian logam dengan bentuk yang rumit, seperti aluminium atau kandang aloi zink. Logam cair disuntik ke dalam acuan, disejukkan, dan kemudian dikeluarkan, mengakibatkan komponen yang sangat terperinci dan tahan lama. Ia adalah pilihan yang baik untuk menghasilkan komponen elektronik yang kompleks seperti tenggelam haba atau casing aloi aluminium yang ringan namun tahan lama dengan reka bentuk yang rumit dan butiran halus, seperti yang digunakan untuk telefon pintar atau tablet.
Fabrikasi logam lembaran. Perkhidmatan fabrikasi logam lembaran kami melibatkan pemotongan, lenturan, dan memasang lembaran logam nipis seperti aluminium atau keluli untuk membuat pelbagai komponen seperti kandang, kurungan, dan casis. Kaedah ini amat sesuai untuk bahagian yang memerlukan kekuatan, ketahanan, dan perisai elektromagnet, sering dijumpai dalam peranti seperti komputer, penguat, dan pelayan.
Percetakan 3D. Percetakan 3D membolehkan penciptaan lapisan komponen yang direka khas, yang direka khas mengikut lapisan. Ia berfaedah untuk prototaip pesat dan pengeluaran volum rendah bahagian-bahagian seperti perumahan, penyambung unik, kurungan khusus, atau prototaip produk akhir.
Memilih bahan untuk bahagian untuk elektronik
Apabila memilih bahan, anda harus mempertimbangkan beberapa faktor mengenai sifat elektronik bahagian anda dimaksudkan. Faktor -faktor ini akan berbeza -beza bergantung kepada aplikasi, tetapi di sini adalah beberapa yang penting - jika tidak universal - yang.
Fungsi. Memastikan bahan memenuhi keperluan fungsional bahagian, seperti kekonduksian elektrik, penebat, rintangan haba, atau kekuatan mekanikal.
Ketahanan. Pertimbangkan keupayaan bahan untuk menahan haus dan lusuh, kesan, dan keadaan persekitaran yang berkaitan dengan penggunaan peranti.
Berat. Pilih bahan yang mengimbangi keperluan untuk kekuatan dengan keinginan untuk komponen ringan, terutama untuk peranti mudah alih.
Kos. Kos bahan boleh memberi kesan yang ketara kepada perbelanjaan pengeluaran, jadi prestasi bahan keseimbangan dengan kekangan bajet.
Pembuatan. Menilai sama ada bahan yang dipilih serasi dengan proses pembuatan yang diperlukan untuk menghasilkan bahagian dengan cekap.
Pelesapan haba. Tentukan sama ada bahan boleh menghilangkan haba dengan berkesan, yang penting untuk komponen yang terdedah kepada elektronik yang menjana haba.
Kestabilan dimensi. Pilih bahan yang mengekalkan bentuk dan dimensi mereka di bawah keadaan suhu dan kelembapan yang berbeza -beza.
Estetika. Penampilan dan penamat bahan harus diselaraskan dengan reka bentuk peranti dan jangkaan pengguna.
Bahan tepat yang anda perlukan juga bergantung pada aplikasi yang dimaksudkan oleh bahagian. Walau bagaimanapun, kami sering melihat pelanggan kami menggunakan perkara berikut untuk membuat bahagian untuk elektronik.
Plastik. PC, ABS, dan PP digunakan secara meluas untuk casing, kandang yang dicetak atau suntikan 3D, dan pelbagai komponen dalaman kerana sifat ringan, fleksibiliti, dan kemudahan pencetakan. Di samping itu, PC, ABS, dan PP menawarkan ciri -ciri yang berbeza, seperti rintangan impak, rintangan haba, dan rintangan kimia. Ketahui lebih lanjut mengenai bahan -bahan ini dan lain -lain yang biasa digunakan dalam pengacuan suntikan.
Aluminium. Aluminium disukai untuk sifatnya yang ringan namun kukuh. Ia biasanya digunakan untuk casings, tenggelam haba, dan komponen struktur dalam komputer riba, telefon pintar, dan peralatan audio. Ia menawarkan pelesapan haba yang sangat baik dan penampilan yang anggun.
Keluli. Keluli, terutamanya keluli tahan karat, digunakan untuk komponen tahan lama dan tahan karat dalam elektronik, termasuk unsur-unsur struktur, pengikat, dan engsel.
Silikon. Getah silikon bernilai fleksibiliti, rintangan haba, dan sifat penebat elektrik. Ia digunakan dalam elektronik untuk pengedap, penyerapan kejutan, dan sebagai perlindungan perlindungan untuk kabel dan penyambung.
Serat karbon. Komposit serat karbon digunakan untuk nisbah kekuatan-ke-berat yang luar biasa dan rintangan terhadap gangguan elektromagnet (EMI). Mereka digunakan dalam elektronik mewah atau bekerja keras untuk tetulang struktur dan perisai EMI.
Permukaan selesai untuk bahagian untuk elektronik
Kemasan permukaan boleh menyediakan bahagian -bahagian dengan estetika, ketahanan, dan fungsi yang dipertingkatkan. Berikut adalah lima kemasan permukaan yang biasa digunakan, dengan contoh bagaimana ia boleh digunakan dalam aplikasi yang berkaitan dengan elektronik.
Anodizing. Permukaan aluminium anodized dengan rintangan kakisan yang dipertingkatkan dan penamat yang menarik mencari aplikasi dalam elektronik seperti komponen aeroangkasa dan instrumen perubatan, di mana ketahanan dan penampilan adalah kritikal.
Electroplating. Lapisan elektro seperti emas atau krom meningkatkan kekonduksian dan penampilan penyambung, suis, dan butang dalam pelbagai sistem elektronik, termasuk peralatan telekomunikasi dan elektronik automotif.
Lukisan dan salutan serbuk. Kemasan ini menyediakan warna tersuai dan lapisan pelindung untuk komponen plastik dan logam dalam aplikasi elektronik seperti panel kawalan industri dan elektronik luaran, memastikan kedua -dua fungsi dan estetika.
Kemasan yang disikat dan digilap. Komponen keluli tahan karat dan aluminium boleh disikat atau digilap untuk mencapai penampilan premium dalam peranti elektronik seperti peralatan audio mewah, instrumen makmal, dan alat pengukuran ketepatan, meningkatkan rayuan keseluruhan mereka.
Reka bentuk untuk pembuatan (DFM) adalah aspek kritikal untuk mewujudkan bahagian yang cekap dan kos efektif untuk elektronik. Mengoptimumkan reka bentuk dapat menyelaraskan proses pengeluaran dan meningkatkan kualiti produk keseluruhan. Analisis DFM terbina dalam kami menganggap aspek-aspek ini:
Kesederhanaan. Kurangkan kerumitan untuk mengurangkan kesilapan dan kos pembuatan.
Toleransi. Tentukan toleransi yang mengimbangi ketepatan dengan pembuatan kos efektif.
Perhimpunan. Bahagian reka bentuk yang mudah dipasang, mengurangkan buruh dan masa.
Penyeragaman. Gunakan komponen standard untuk memudahkan sumber dan mengurangkan kos.
Kebolehlaksanaan. Menggabungkan ciri -ciri yang memudahkan kawalan dan ujian kualiti semasa pengeluaran.
Bahagian penyatuan. Menggabungkan pelbagai komponen ke bahagian tunggal di mana boleh dilaksanakan, memudahkan pemasangan dan mengurangkan bilangan bahagian yang diperlukan.
